Veilig zonnepanelen aansluiten meterkast

Een (micro-)omvormer is dé motor van jouw zonne-energie systeem. Hij zorgt ervoor dat de stroom die de zonnepanelen opwekken, gelijkstroom, wordt omgezet naar wisselstroom die je in huis gebruikt. De gelijkstroom van de zonnepanelen gaat met zogenoemde DC kabels vanaf het dak naar de omvormer. De stroom die de omvormer vervolgens heeft omgezet, wisselstroom, gaat via de voedingskabel (AC kabel), van de omvormer naar de meterkast. De stroom wordt vanuit de meterkast verspreid in huis of teruggeleverd aan het elektriciteitsnet.

Micro-omvormers hebben geen DC kabels nodig, doordat de micro-omvormer op het dak de gelijkstroom van de panelen al omzet naar wisselstroom. De micro-omvormers worden onderling aan elkaar gekoppeld met zogenaamde Q-cables. De Q-cable wordt verbonden met de voedingskabel middels een lasdoos. Deze voedingskabel, de zogenaamde AC kabel, gaat vervolgens richting de meterkast. Dit gebeurt in de meeste gevallen achter de regenpijp, maar kan soms ook via een loze leiding binnenshuis of via een kruipruimte. Op deze manier kan men een micro omvormer aansluiten op de meterkast.

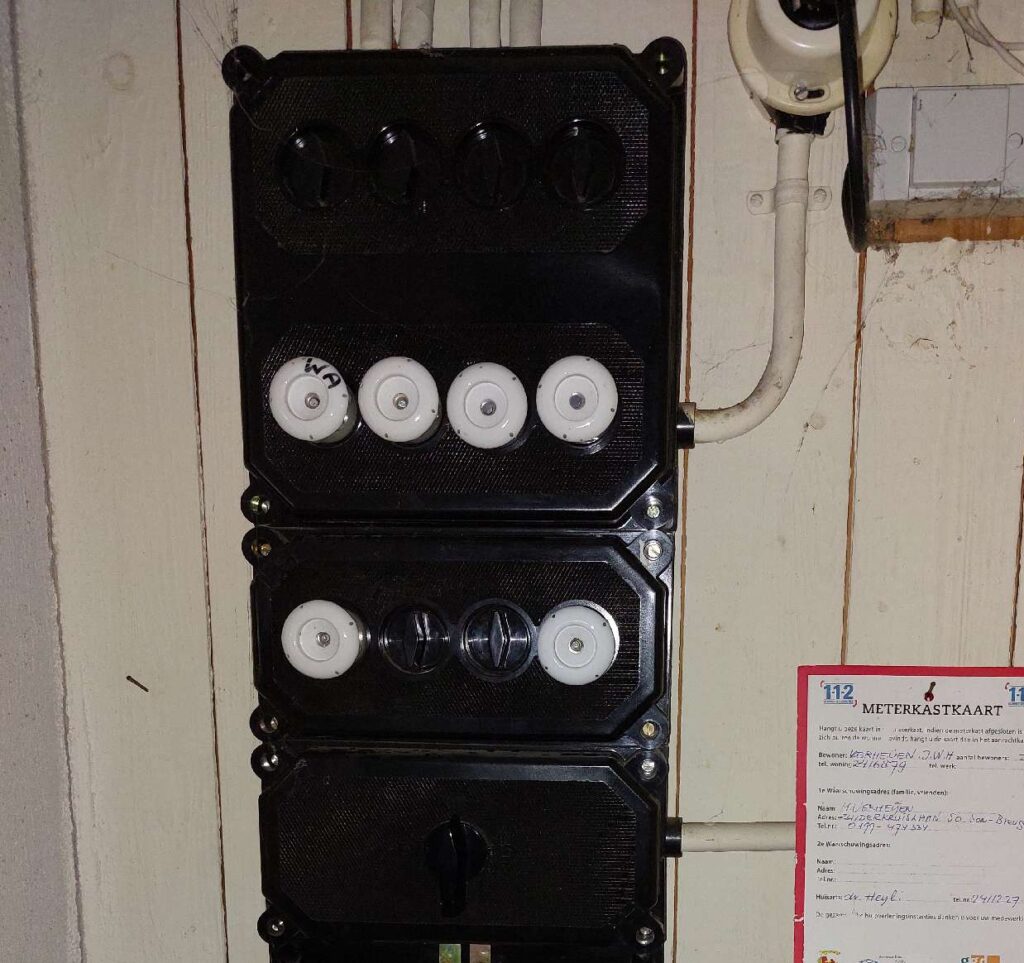

Veelal zien wij nog oude meterkasten of oude componenten in de meterkast zitten. Daar is niet per se iets mis mee, maar de componenten in de meterkast moeten wel voldoen aan de huidige regelgeving. Dat betekent onder meer dat er een hoofdschakelaar in de meterkast moet zitten en aardlekschakelaars van minimaal 40A 30mA. Het kan voor komen dat sommige elementen ten behoeve van de PV installatie toch vervangen moeten worden, omdat er nu stroom wordt opgewekt en uit het net gehaald. Het met uiteraard wel veilig zijn!

Op de plek waar de omvormer komt te hangen, moet er een kabel getrokken worden richting de meterkast. Naast de omvormer plaatsen wij een werkschakelaar waar je de wisselstroom mee uit kunt zetten. OptimaSolar maakt veelal gebruik van een voedingskabel 3 x 4 mm of 5 x 4 mm2. Bij een langere afstand dan gemiddeld maken we gebruik van nog dikker kabels. De mooiste manier om de kabel weg te werken is in het geval van een loze leiding van de bovenverdieping tot aan beneden. Helaas is het vaak het geval dat de kabel binnenshuis naar de meterkast moet komen. Door toepassing van kabelgoten wordt de kabel op een nette manier weggewerkt.

Als u een 3-fase meterkast heeft, kun je zowel een 1 als 3 fase omvormer aansluiten. Bij een 3 fase omvormer wordt de stroom van de zonnepanelen verdeeld over de drie fases in de meterkast. Daarnaast is een drie fase meterkast voorbereid op de toekomst. Denk bijvoorbeeld aan de aanschaf van een elektrische auto, inductiekookplaat of zonnepanelen.

Indien men meer zwaardere apparaten wil aansluiten in de woning, bestaat de kans dat de hoofdaansluiting verzwaard moet worden. Bijvoorbeeld van een 1 x 35 Ampère naar een 3 x 25 Ampère. Denk aan koken op inductie kookplaat met een aansluitwaarde hoger dan 7,6 kilowatt. Het aanvragen van de verzwaring kan op de website van netbeheerder Enexis. Het is belangrijk om de aanvraag zo snel mogelijk de deur uit te doen in verband met de wachttijd.
